آشنایی کامل با انواع شیلدینگ کابل شبکه؛ تفاوت UTP، FTP و STP چیست؟

کابل‌های شبکه شیلددار برای محافظت از سیگنال‌های دیتا در برابر نویز و تداخل‌های الکترومغناطیسی طراحی شده‌اند و نقش مهمی در افزایش پایداری و کیفیت ارتباط شبکه دارند. با توجه به رشد تجهیزات الکتریکی و الکترونیکی در محیط‌های کاری و صنعتی، شناخت انواع شیلدینگ کابل شبکه و انتخاب درست آن، به یکی از عوامل کلیدی در اجرای یک شبکه مطمئن و بدون اختلال تبدیل شده است.

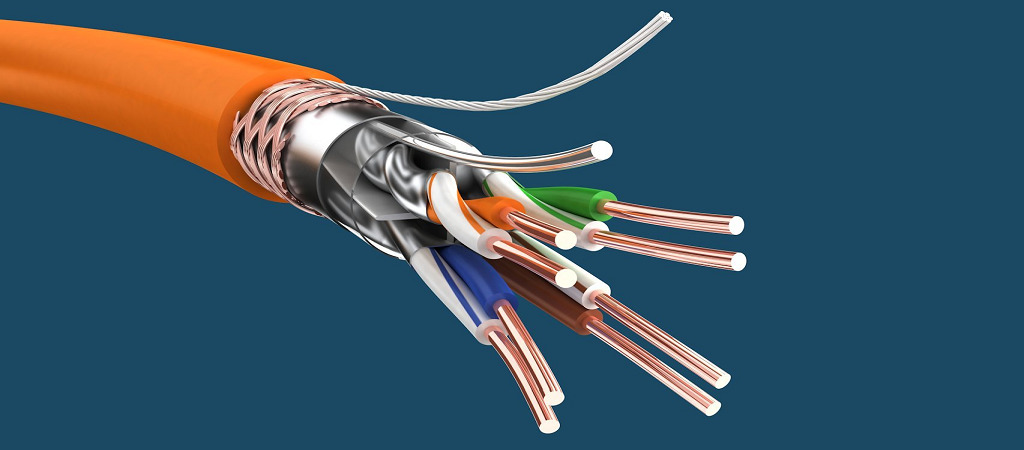

شیلدینگ کابل شبکه چیست و چرا اهمیت دارد؟

شیلدینگ کابل شبکه به لایه‌ای محافظ از جنس فویل آلومینیومی یا بافت فلزی گفته می‌شود که در ساختار کابل شبکه، اطراف زوج‌سیم‌ها یا کل کابل قرار می‌گیرد. وظیفه اصلی این لایه، کاهش نویز، تداخل الکترومغناطیسی (EMI) و تداخل فرکانسی (RFI) است که می‌تواند باعث افت کیفیت سیگنال، کاهش سرعت و ناپایداری ارتباط شبکه شود.

اهمیت شیلدینگ زمانی بیشتر مشخص می‌شود که کابل شبکه در محیط‌هایی با تجهیزات برقی قوی، کابل‌های برق فشار قوی یا دستگاه‌های صنعتی نصب می‌شود. در چنین شرایطی، استفاده از کابل شیلددار باعث انتقال پایدار داده، کاهش خطاهای شبکه و افزایش طول عمر تجهیزات می‌شود و از بروز مشکلاتی مانند قطع و وصل شدن ارتباط یا افت شدید عملکرد جلوگیری می‌کند.

چه محیط‌هایی نیاز به کابل شیلددار دارند؟

کابل‌های شیلددار بیشتر در محیط‌هایی استفاده می‌شوند که میزان نویز الکتریکی بالا است، مانند کارخانه‌ها، کارگاه‌های صنعتی، دیتاسنترها، اتاق‌های سرور، ساختمان‌های هوشمند و مسیرهایی که کابل شبکه در کنار کابل برق یا تجهیزات الکتریکی پرقدرت عبور می‌کند. در این شرایط، شیلدینگ نقش حیاتی در حفظ کیفیت سیگنال و پایداری شبکه ایفا می‌کند و استفاده از کابل UTP معمولی ممکن است باعث بروز اختلال‌های مکرر شود.

انواع کابل شبکه بر اساس شیلدینگ

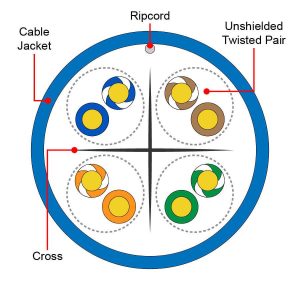

کابل U/UTP (بدون شیلد)

کابل U/UTP ساده‌ترین نوع کابل شبکه است که در ساختار آن هیچ‌گونه شیلد یا لایه محافظ فلزی وجود ندارد و تنها از چهار زوج سیم به‌هم‌تابیده تشکیل شده است. کاهش نویز در این کابل صرفاً از طریق تابیده شدن زوج‌سیم‌ها انجام می‌شود و در برابر تداخل‌های الکترومغناطیسی محافظت محدودی دارد.

این کابل بیشتر در شبکه‌های خانگی، اداری کوچک که نویز الکترومغناطیسی کم دارند استفاده می‌شود و برای مسیرهای کوتاه و معمولی گزینه‌ای اقتصادی و کاربردی است.

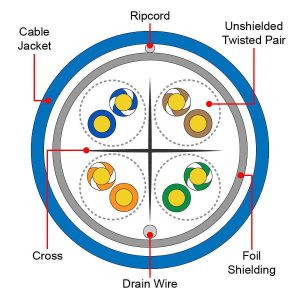

کابل F/UTP

در کابل F/UTP یک لایه فویل آلومینیومی به‌صورت کلی دور تمام زوج‌سیم‌ها قرار گرفته است، در حالی که خود زوج‌ها شیلد جداگانه ندارند. این ساختار باعث کاهش نویزهای خارجی و تداخل الکترومغناطیسی نسبت به کابل UTP می‌شود، بدون اینکه پیچیدگی نصب زیادی ایجاد کند.

کابل F/UTP برای محیط‌های اداری متوسط، مسیرهای عبور نزدیک به کابل برق و شبکه‌هایی با نویز کنترل‌شده گزینه‌ای مناسب و پرکاربرد محسوب می‌شود.

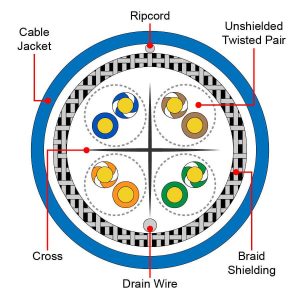

کابل S/UTP

کابل S/UTP دارای یک شیلد بافته‌شده فلزی (Screen) در اطراف کل کابل است اما برای زوج‌سیم‌ها شیلد جداگانه‌ای در نظر گرفته نشده است. این شیلد بافته‌شده مقاومت بالاتری در برابر نویزهای الکترومغناطیسی شدید ایجاد می‌کند و نسبت به فویل، دوام مکانیکی بیشتری دارد.

این نوع کابل معمولاً در محیط‌های صنعتی، اتاق‌های سرور و فضاهایی با تجهیزات الکتریکی قدرتمند استفاده می‌شود که پایداری شبکه اهمیت بالایی دارد.

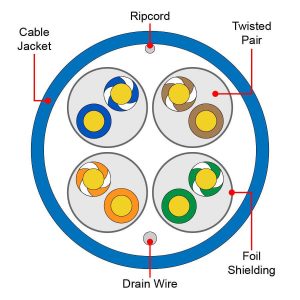

کابل U/FTP

کابل U/FTP در ساختار کلی خود فاقد شیلد عمومی است، اما هر یک از زوج‌سیم‌ها به‌صورت جداگانه با فویل آلومینیومی محافظت شده‌اند. این طراحی باعث کاهش قابل‌توجه تداخل داخلی (Crosstalk) بین زوج‌ها می‌شود، در حالی که وزن و انعطاف‌پذیری کابل نسبت به انواع دارای شیلد کلی حفظ می‌گردد و مدیریت کابل‌کشی ساده‌تر است.

این کابل برای شبکه‌های پرسرعت، کابل‌کشی‌های ساخت‌یافته داخل ساختمان و محیط‌هایی با نویز متوسط که کنترل تداخل داخلی اهمیت دارد، گزینه‌ای مناسب محسوب می‌شود.

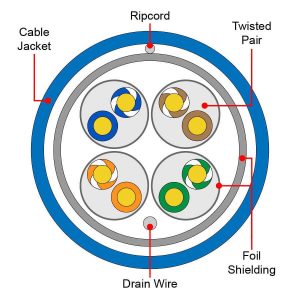

کابل F/FTP

در کابل F/FTP علاوه بر شیلد فویلی مجزا برای هر زوج‌سیم، یک لایه فویل کلی نیز دور تمام کابل قرار گرفته است. این ساختار دو‌لایه، محافظت بسیار مؤثری در برابر نویزهای خارجی و تداخل‌های داخلی ایجاد می‌کند و پایداری سیگنال را در مسیرهای طولانی افزایش می‌دهد.

کابل F/FTP معمولاً در دیتاسنترها، ساختمان‌های هوشمند، شبکه‌های حرفه‌ای و مسیرهایی با تداخل الکترومغناطیسی قابل‌توجه استفاده می‌شود.

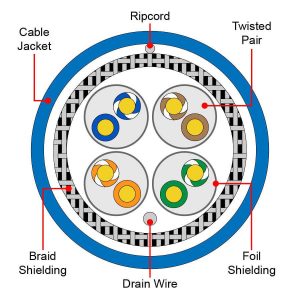

کابل S/FTP

کابل S/FTP پیشرفته‌ترین نوع کابل شبکه از نظر شیلدینگ محسوب می‌شود که در آن هر زوج‌سیم دارای فویل جداگانه است و کل کابل نیز توسط یک شیلد بافته‌شده فلزی پوشانده شده است. این ترکیب، بالاترین سطح محافظت در برابر نویز، تداخل فرکانسی و افت سیگنال را فراهم می‌کند و برای شبکه‌های حساس ایده‌آل است.

این نوع کابل در دیتاسنترهای بزرگ، محیط‌های صنعتی سنگین، مراکز مالی و پروژه‌هایی با نیاز به حداکثر پایداری شبکه به کار می‌رود.

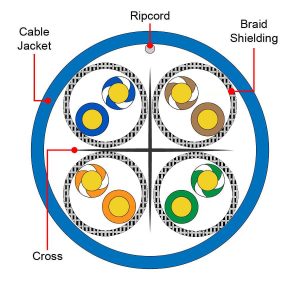

کابل U/STP

کابل U/STP دارای شیلد مجزا برای هر زوج‌سیم است اما فاقد شیلد کلی در اطراف کابل می‌باشد. این ساختار تمرکز اصلی خود را بر کاهش تداخل بین زوج‌ها قرار داده و نسبت به کابل‌های بدون شیلد، عملکرد بهتری در انتقال پایدار داده ارائه می‌دهد، در حالی که نسبت به کابل‌های دارای شیلد کلی سبک‌تر است.

کابل U/STP بیشتر در شبکه‌های خاص، مسیرهای داخلی ساختمان و محیط‌هایی با نویز کنترل‌شده استفاده می‌شود که کیفیت سیگنال مهم است اما شیلد کلی ضرورت ندارد.

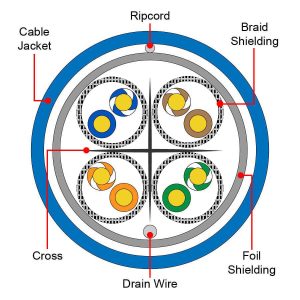

کابل F/STP

کابل F/STP دارای شیلد فویلی کلی در اطراف تمام کابل است و علاوه بر آن، هر زوج‌سیم نیز به‌صورت جداگانه دارای شیلد مخصوص خود می‌باشد. این ساختار ترکیبی باعث کاهش هم‌زمان نویزهای خارجی و تداخل داخلی بین زوج‌ها می‌شود و عملکرد کابل را در محیط‌های با تداخل الکترومغناطیسی بالا به‌طور محسوسی بهبود می‌دهد.

این کابل برای شبکه‌های حرفه‌ای، محیط‌های صنعتی، اتاق‌های سرور و مسیرهایی که کابل در معرض نویز شدید قرار دارد، گزینه‌ای مناسب و قابل‌اعتماد است.

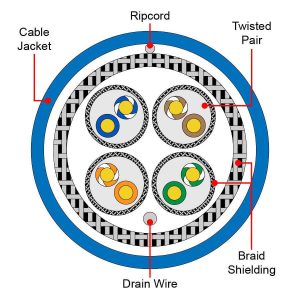

کابل S/STP

کابل S/STP از یک شیلد بافته‌شده فلزی در اطراف کل کابل و شیلدهای مجزا برای هر زوج‌سیم تشکیل شده است. شیلد بافته‌شده مقاومت بالایی در برابر نویزهای الکترومغناطیسی ایجاد می‌کند و در کنار شیلد زوج‌ها، بیشترین کنترل را بر تداخل‌های داخلی و خارجی فراهم می‌آورد.

این نوع کابل بیشتر در محیط‌های صنعتی سنگین، دیتاسنترهای بزرگ، مراکز حیاتی و پروژه‌هایی با حساسیت بالا به نویز و پایداری شبکه استفاده می‌شود.

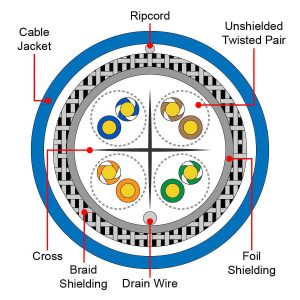

کابل SF/UTP

کابل SF/UTP دارای دو نوع شیلد کلی شامل فویل و شیلد بافته‌شده فلزی در اطراف کل کابل است، اما زوج‌سیم‌ها فاقد شیلد جداگانه می‌باشند. این ساختار محافظت مناسبی در برابر نویزهای خارجی فراهم می‌کند و در عین حال، پیچیدگی آن نسبت به کابل‌های دارای شیلد زوجی کمتر است.

این کابل برای محیط‌های صنعتی، مسیرهای نزدیک به تجهیزات برقی پرقدرت و شبکه‌هایی با نویز خارجی بالا اما تداخل داخلی کنترل‌شده مناسب است.

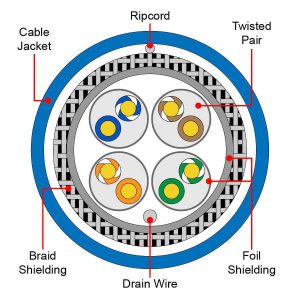

کابل SF/FTP

کابل SF/FTP پیشرفته‌ترین ساختار شیلدینگ را دارد و در آن، هر زوج‌سیم دارای شیلد فویلی مجزا بوده و کل کابل نیز با ترکیب فویل و شیلد بافته‌شده فلزی پوشانده شده است. این ساختار چندلایه، بالاترین سطح محافظت در برابر نویز، تداخل فرکانسی و افت سیگنال را فراهم می‌کند.

این نوع کابل معمولاً در پروژه‌های خاص، دیتاسنترهای پیشرفته، صنایع سنگین و شبکه‌هایی با بالاترین الزامات فنی و امنیتی مورد استفاده قرار می‌گیرد.

کدام کابل‌های شبکه معمولاً در بازار پیدا نمی‌شوند؟

در بازار تجهیزات شبکه، همه انواع شیلدینگ کابل شبکه به یک اندازه رایج و پرکاربرد نیستند. برخی از کابل‌ها مانند UTP یا FTP به دلیل قیمت مناسب، نصب آسان و پاسخ‌گویی به نیاز اکثر پروژه‌های خانگی و اداری، بسیار پرمصرف و همیشه در دسترس هستند. در مقابل بعضی شیلدینگ‌ها کاربردی کاملاً تخصصی دارند، نیازمند زیرساخت ارت حرفه‌ای هستند و معمولاً فقط در پروژه‌های خاص صنعتی یا دیتاسنتری استفاده می‌شوند؛ به همین دلیل، این مدل‌ها یا کم‌فروش‌اند یا حتی ممکن است در بازار پیدا نشوند.

کابل‌های شبکه پرفروش و رایج در بازار:

U/UTP

F/UTP

U/FTP

S/FTP

F/FTP

کابل‌های زیر کم‌فروش هستند و حتی ممکن است در بازار به راحتی پیدا نشوند:

U/STP

F/STP

S/STP

SF/UTP

SF/FTP

جدول مقایسه همه استانداردهای شیلدینگ کابل شبکه
